KYN28-24鎧裝移開式交流金屬封閉開關設備
空氣絕緣開關柜
適用范圍：
適用于三相交流額定電壓24KV，額定頻率50HZ單母線、單母線分斷及雙母線電力系統，用于接受和分配電能并對電路實行控制、保護及監測。
產品詳情
KYN28-24鎧裝移開式交流金屬封閉開關設備適用于三相交流額定電壓24KV，額定頻率50HZ單母線、單母線分斷及雙母線電力系統，用于接受和分配電能并對電路實行控制、保護及監測。主要適用于發電廠、中小型發電機送電、工礦企事業配電及電力系統的二次變電所受電、饋電及大型高壓電動機啟動等；該柜體既能配用ZN63(VS1)真空斷路器，也可配用ABB公司的VD4真空斷路。
本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》標準的要求。
二、正常使用條件、
1、環境溫度：最高溫度+40℃，最低溫度-15℃；
2、環境濕度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000迷以下；
4、抗地震度；地震烈度不超過8度；
5、水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；
6、周圍空氣應不含腐蝕性或可燃氣體、水蒸氣等明顯污染；
7、無嚴重污穢及經常性的劇烈振動；
在超過GB3906規定的正常環境條件下使用時，由用戶和制造廠協商。
三、型號及含義
4.1 KYN28-24柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室內間和斷路器室門打開時防護等級IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備的外殼是選用進口敷鋁鋅薄鋼板，經CNC機床加工，并采取多重折邊工藝，使整個柜體不僅具有精度高、極強的抗腐蝕性與抗氧化作用，而且采取多重折邊工藝，使柜體比其他同類設備柜體整體重量輕、機械強度高、外形美觀。柜體采用組裝式結構，用拉鉚螺母和高強度的螺栓聯接而成。這樣使得加工生產周期縮短、零部件通用性強、減少了占地面積，便于組織生產。
4.2手車
手車骨架采用鋼板經CNC機床加工后鉚接而成。手車與柜體絕緣配合，機械聯鎖，安全可靠靈活。根據用途，手車可分為斷路器手車、電壓互感器手車、計量手車等等。各類手車的高度與深度統一，相同規格的手車能互換。手車在柜內有隔離試驗位置和工作位置，每一位置均設有定位裝置，以保證聯鎖可靠，需要按聯鎖防誤操作程序進行操作。各種手車均采用螺母、絲桿搖動推進、退出，其操作輕便、靈活，適合于值班人員操作。手車當需要移開柜體時，用一只專用轉運車，就可以方便抽出，進行各種檢查、維護；而且采用中置式，整個手車體積小，檢查，維護極方便。
4.3開關柜內的隔室
開關設備主要電氣元件都有其獨立的隔室，即：斷路器手車室、母線室、電纜室、繼電器儀表室。各隔室防護等級都達到IP2X；除繼電器室外，其他三隔室都分別有其泄壓通道。由于采用了中置式形式，電纜室位置大大增加，因此設備可接多路電纜。
（1）斷路器隔室在斷路器室安裝了供斷路器手車滑行的導軌。手車能在工作位置、試驗隔離位置之間移動。活動簾板由金屬板制成，安裝在手車室的后壁上。手車從隔離/試驗位置移動至工作位置過程中，裝在母線小室和電纜聯接小室(電纜室)內的靜觸頭盒上的靜觸頭前的活動簾板自動地打開，反方向移動手車，活動簾板自動閉合，把靜觸頭盒封閉起來，從而保障了操作人員不觸及帶電體。手車在開關柜的門關閉情況下被操作，通過觀察窗可以看到手車在柜內所處的位置，同時也能看到手車上的On（用以使斷路器合閘/OFF（用以使斷路器分閘）按鈕和ON/OFF機械位置指示器以及儲能/釋能狀況指示器。
（2）可抽出式斷路器手車車架是由鋼板拼成的，手車上裝有真空斷路器和其他輔助設備。帶有彈簧觸子系統的一次動觸頭由臂桿裝在斷路器的出線端子上，斷路器的操動機構的控制按鈕和分合閘文職指示等均設在手車面板上，以方便操作。手車進入開關柜內到達隔離驗位置時，手車外殼與開關柜接地系統可靠接通，儀表保護和控制線路也通過二次插頭與開關柜聯通。手車移至工作位置時，接通除斷路器外的一次回路。
（3）母線隔室
母線從一個開關柜引至另一個開關柜，通過分支母線和靜觸頭盒固定。主母線與聯絡母線為矩形截面的圓角銅排。用于大電流負荷時需要用二根矩形母線。全部母線用熱縮套管覆蓋。扁平的分支線通過螺栓接線與靜觸頭盒主母線相連接。母線穿越開關柜隔板處用絕緣套管支撐，如果柜內出線內部故障電弧，能防止母線貫穿熔化，保證事故不致蔓延到鄰柜，并避免主母線因電動力的作用而變形。
（4）電纜隔室電纜隔室的后壁可安裝電流互感器，電壓互感器，接地開關，電纜室內也能安裝避雷器。手車和水平隔板移開后，施工人員就能從正面進入開關柜安裝電纜，在電纜室內設有特定的電纜連接導體，可并接1-6根單蕊電纜，同時在其下部還配制可拆卸的金屬封板，以確保現場施工的方便。
（5）儀表隔室儀表隔室內可裝繼電保護元件、儀表、帶電監察指示器以及特殊要求的是二次設備。控制線路敷設在足夠空間的線槽內，并有金屬蓋板，左側線槽是為控制小母線的引進和引出預留的，開關柜自身內部的二次線敷設在右側。儀表隔室的側板上還留有小母線穿越孔位以便施工。
4.4防止誤操作聯鎖裝置
開關柜具有可靠的聯鎖裝置，為操作人員與維護人員提供可靠的安全保護，其作用如下：
（1）手車從工作位置移至隔離/試驗位置后，活動簾板將靜觸頭盒隔開，防止誤入帶電隔室。檢修時，可用掛鎖將活動簾板鎖定。
（2）斷路器處于合閘狀態時，手車不能從工作位置拉出或從隔離/試驗位置推至工作位置；斷路器的手車已充分鎖定試驗位置或工作位置才能被操作。
（3）接地開關僅在手車處于隔離/試驗位置及柜外時才能被操作，當接地開關處于合閘狀態時，手車不能從隔離/試驗位置退至工作位置。
（4）手車在工作位置時，二次插頭被鎖定不能拔開。
4.5壓力釋放裝置
在手車室、母線室和電纜室的上方均設有壓力釋放裝置，當斷路器或母線發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，頂部裝配的壓力釋放金屬板將被自動打開釋放壓力和排泄氣體，以確保操作人員和開關柜的安全。
4.6二次插頭與手車的位置聯鎖
開關柜上的二次線與手車的二次線的聯絡是通過二次插頭來實現的。二次插頭的動觸頭通過一個尼龍波紋管與手車相連，二次靜觸頭座裝設在開關柜斷路器隔室的右上方。手車只有在試驗/隔離位置時，才能插上和解除二次插頭，手車處于工作位置時于機械聯鎖作用，二次插頭被鎖定，不能解除。斷路器手車在二次插頭未接通之前僅能進行分閘，由于斷路器手車的合閘機構被電磁鎖定，所以無法使其合閘。
4.7帶電顯示裝置
開關柜內設有帶電顯示裝置。該裝置由高壓傳感器和可攜帶式顯示器兩部分組成。傳感器安裝在母線或饋線側，顯示器的插接口安裝在開關柜低壓隔室上，當需檢測ABC三相是否帶電時，可將攜帶式顯示器的插頭插入L1L2L3接口，如果顯示器動作，則表示母線或饋線側帶電，反之，則說明不帶電。同時也能作為相序檢測器或電光指示器，其作用也是檢測高壓側上否帶電。
4.8防止凝露和腐蝕
在為了防止在高濕度或溫度變化較大的氣候環境中產生凝露帶來之危險。在斷路器和電纜室內分別裝設加熱器，以便在上述環境中使用和防止腐蝕發生。
4.9接地裝置
在電纜室內單獨設有5×40mm的接地銅排能貫鄰相鄰的開關柜，并與柜體良好接觸。此接地排供直接接地之元器件使用。同時由于整個柜體用敷鋁鋅板相拼聯，這樣使整個柜體都處在良好接地狀態之中，確保運行操作人員及柜體安全。

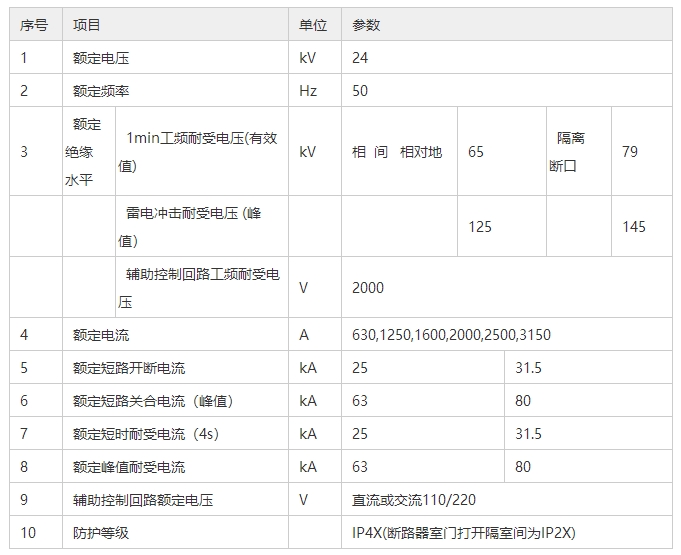

五、技術參數：
1.主回路方案圖或主回路系統圖；
2.控制回路電氣原理圖，端子排列圖；
3.開關設備布置平面圖；
4.柜體顏色（如無要求按公司標準）；
5.柜內元件清單（包括元器件名稱、規格型號及數量）；
6.所需備品備件清單；
7.如有特殊要求請附詳細說明。
