JP系列戶外綜合配電箱
非標箱（柜）
適用范圍：
應用于城市和新農網配電系統的改造工作。
產品詳情
JP柜（低壓交流綜合配電箱）是一種安裝于變壓器低壓側的集電能分配、計量、保護、控制、無功補償于一體的綜合配電產品，由開關室、計量室和補償室三個部分組成，主要元器件包括斷路器、計量和測量電流互感器、電能表及數據采集終端、配電綜合控制終端、電容器投切單元和自愈式低壓并聯電容器等。綜合配電柜因其在電能分配、控制、管理、諧波治理和無功補償方面的優勢，已廣泛應用于城市和新農網配電系統的改造工作。該產品能改善低壓配電網的功率因數，降低損耗，提高負載端的供電質量，提高變壓器、傳輸線的利用率。它在節能降損、加強電力系統網絡安全和穩定運行，提高用戶經濟效益等方面具有重要意義。
本公司生產的JP系列綜合配電柜按照IEC和國標進行設計，在各種環境條件下均能可靠安全運行，已廣泛應用于全國各地的低壓配電系統，尤其是內蒙、河南、貴州、湖北和河北等地的新農網的配電系統改造過程中，大量使用了本公司生產的產品。
本產品符合IEC439-1《低壓成套開關設備和控制設備》、GB7251.1-2005《低壓成套開關設備和控制設備》、GB/T15576-2008《低壓成套無功功率補償裝置》標準要求。

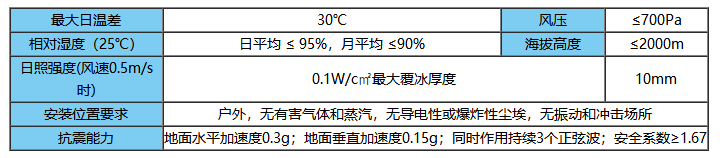

二、使用環境

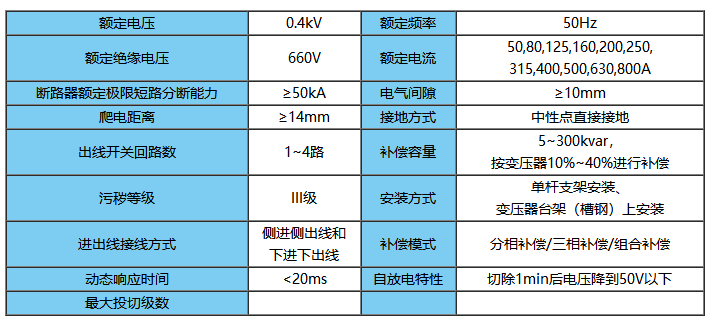

三、技術參數
★ 集電能計量及無功補償裝置于一體，提高設備利用率，投資回收期短；
★ 投切過程中無操作過電壓，無電弧重燃；可頻繁投切，多次補償一次到位，可實現分相補償、三相補償、組合補償，配置電抗器可濾除高次諧波；
★ 保護措施齊全：有短路、缺相、過壓、欠壓、諧波保護等；
★ 各項參數設定方便，在外部有故障時自動退出運行，送電后自動恢復運行；
★ 降低線損，配電變壓器有效輸出容量增加，減輕電網負擔；優化用電質量，包括提高電壓合格率，減少電壓波動，抑制電壓閃變，提高電網運行的安全可靠性；
★ 在三相不平衡處，可分相補償無功功率，以改善不平衡性；
★ 電容容量可以任意配置，設備會根據“補償效果最佳，投切次數最少”的原則，自動選擇電容器組合。
五、典型接線方式
★ 進線采用隔離開關+斷路器方式或采用隔離開關、刀熔開關、負荷隔離開關、斷路器方式；
★ 出線配置1-4回路；
★ 進線和出線斷路器可選用帶有通信功能剩余電流動作斷路器，具備自動重合功能，實現進出線回路的自動保護控制功能；
★ 配電變壓器容量大于等于100kVA的，無功補償采用全自動帶配電監測（顯示三相U/A/W /Q/COSф）并帶通信功能的補償控制器，實現用戶對變壓器的遠程監控；
★ 電容器投切開關可選用復合開關或接觸器；
★ 可選用智能電容器取代微型斷路器+復合開關（接觸器）+電容器；
★ 400kVA及以上容量變壓器綜合配電柜內母線可選用封閉母線系統。

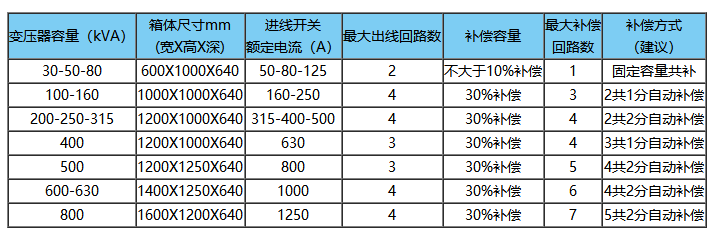

六、規格和選型表
★ 不繡鋼箱體，中小容量JP柜深度可選480mm、500 mm、530mm、550mm、 580mm和600 mm，500kVA以上大容量JP柜深度僅可選600mm。
★ 如用戶對箱體尺寸或元器件配置有特殊需求，可根據用戶需求定制。
